隔熱色母粒用納米三氧化鎢的相結(jié)構(gòu)對其光致變色性能有重要的作用，因而，需要對WO3的相結(jié)構(gòu)進(jìn)行分析，還要對WO3納米晶體化學(xué)元素組成進(jìn)行分析。

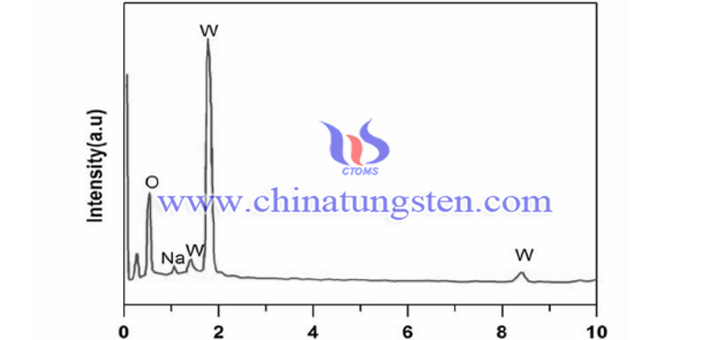

為了進(jìn)一步確定WO3組成成分，選擇0.125M Na2SO4添加劑製備得到的WO3納米晶體進(jìn)行EDS表徵，結(jié)果如下圖所示。
圖中顯示，該種粉體主要由W、O、Na三種元素組成，從EDS資料來看W/O原子比約為1:3，說明實(shí)驗(yàn)操作比較正確。圖譜還顯示Na元素特徵峰，說明通過水熱法合成的WO3納米線表面富含Na元素。通過與XRD和SEM結(jié)果對比分析，可以發(fā)現(xiàn)，在0.125M Na2SO4作為添加劑時(shí)，能形成六方相WO3納米線簇狀結(jié)構(gòu)，而六方相WO3中，存在六方孔道和三方孔道，Na+容易進(jìn)入孔道，在WO3生成過程中，對穩(wěn)定六方相結(jié)構(gòu)具有重要意義。
更多內(nèi)容請?jiān)L問：
http://www.tungsten-powder.com/traditional/Tungsten_Trioxide.html
