現(xiàn)有製備方法製備得到的納米紅外隔熱材料用納米鎢酸銫存在分散性較差、隔熱性差及可見光透過(guò)率低的問(wèn)題。對(duì)此，專家提出以下一種納米鎢酸銫粉體的製備方法，可以解決上述問(wèn)題，具體步驟如下：
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/traditional/cesium-tungsten-bronze-chinatungsten.html
1.0 根據(jù)n(CS)/n(W)=0.33:1，將鎢酸鈉和碳酸銫溶解於檸檬酸溶液和甲醇中，攪拌均勻後，在180-200℃條件下反應(yīng)2~3小時(shí)，得到鎢、銫混合液；
2.0 在鎢、銫混合液中加入適量的脲，調(diào)節(jié)反應(yīng)液的pH值至3~5，攪拌至脲完全溶解；
3.0 將步驟2.0中完全溶解後的混合液用氬氣洗滌，並在70~90℃及氬氣保護(hù)下經(jīng)超聲波輻射（超聲波輻射頻率為20.81kHz）進(jìn)行化學(xué)反應(yīng)2~6h，得到膠狀沉澱物；

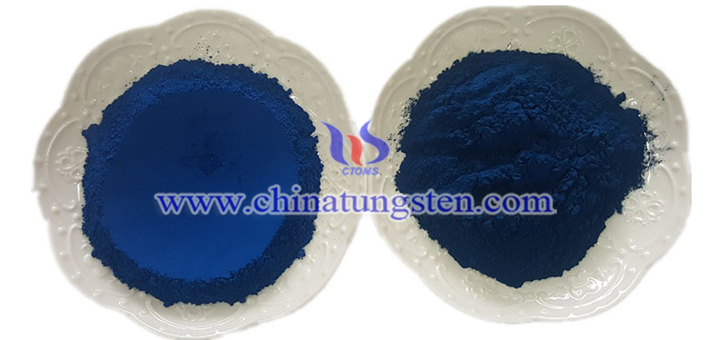

4.0 將膠狀沉澱物進(jìn)行陳化4~24h，之後進(jìn)行過(guò)濾、洗滌、洗滌後進(jìn)行乾燥，最後進(jìn)行煆燒，得到納米鎢酸銫粉體。
