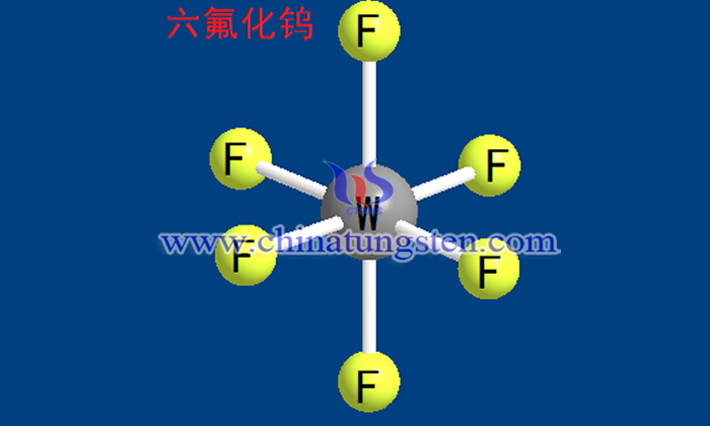

六氟化鎢（WF6）在室溫下是一種無色的氣體，其密度是已知氣體中最大的。目前工業(yè)上主要採用金屬鎢與氟氣或NF3直接反應(yīng)的方法來製備WF6，反應(yīng)通常在高於350℃的條件下進行。上述工藝由於在實際操作中存在氟氣與鎢粉接觸不充分、反應(yīng)器效率低等問題，科學(xué)家設(shè)計出了六氟化鎢新的製備方法。
一種六氟化鎢的製備方法，包括以下步驟：
（1）鎢組合物的製備
將鎢粉，占鎢粉品質(zhì)百分比含量為5～10的硬脂酸，占鎢粉品質(zhì)百分比含量為100-200的聚丙烯樹脂，在100-130℃攪拌0.5-2h，擠出造粒，在50-80℃，在占鎢粉品質(zhì)百分比含量為5～10的丙酮中浸泡20-60h，將硬脂酸溶出，在60-100℃乾燥5-10h，得到形成具有微孔結(jié)構(gòu)的顆粒；再加入占鎢粉品質(zhì)百分比含量為0.1～1的胺丙基-3-甲基咪唑六氟磷酸鹽，占鎢粉品質(zhì)百分比含量為5～15的氟化氫吡啶絡(luò)合物，在25-60℃反應(yīng)5-10h，再經(jīng)100-200℃乾燥5-10h，得到鎢組合物。
（2）合成反應(yīng)
氟氣進入裝有本鎢組合物的反應(yīng)器中反應(yīng)，氟氣與鎢的摩爾比為3～5∶1，反應(yīng)溫度為300～500℃，空速1～5BV/h，制得六氟化鎢粗品。
（3）精製
六氟化鎢氣體經(jīng)過提純技術(shù)，包括精餾分離技術(shù)，脫除低沸物，再脫除高沸物，再進入裝有吸附劑的吸附塔，溫度-40～-10℃，流速1～5BV/h，吸附後得到高純的六氟化鎢氣體。
該生產(chǎn)工藝注意事項：
1、步驟(1)所述的氟化氫吡啶絡(luò)合物，HF含量70%以上。
2、步驟(3)所述的吸附劑包括X型分子篩，A型分子篩，活性炭，吸附劑可以在使用前經(jīng)過預(yù)處理，例如酸處理，熱處理和蒸汽處理。
與現(xiàn)有技術(shù)相比，該六氟化鎢製備方法的優(yōu)勢有：鎢組合物作為顆粒狀，具有微孔結(jié)構(gòu)，可以堆放在固定床中，與氟氣接觸面積大，胺丙基-3-甲基咪唑六氟磷酸鹽，氟化氫吡啶絡(luò)合物的加入使鎢組合物與氟氣更易反應(yīng)，產(chǎn)品進一步精製後可以得到電子級六氟化鎢。
