為了克服現(xiàn)有技術(shù)的不足，化學(xué)研究者設(shè)計(jì)出了一種具有富勒烯結(jié)構(gòu)的納米二硫化鎢的製備方法。其製備過程主要採用兩步法：第一步，通過酸化鎢酸鈉，或者通過鎢酸鈉進(jìn)行陽離子交換，獲得鎢酸溶膠，在鎢酸溶膠中添加有機(jī)分散劑，在還原爐中採用氫氣還原獲得納米WO3-x；第二步，將納米WO3-x與單質(zhì)硫混合後在密閉的金屬容器中進(jìn)行自加壓反應(yīng)，獲得具有富勒烯結(jié)構(gòu)納米二硫化鎢粉體材料。
其具體製備步驟包括：
（1）將鎢酸鈉在室溫下溶于去離子水中，得到濃度為5-40g/100ml鎢酸鈉溶液，將鎢酸鈉溶液經(jīng)過陽離子交換樹脂，獲得鎢酸水溶膠；
（2）向上述鎢酸水溶膠中添加氧化鎢重量的1-3%的聚乙二醇，或者5%的二甲基亞碸，實(shí)現(xiàn)鎢酸膠體顆粒的穩(wěn)定和分散保護(hù)；
（3）將分散穩(wěn)定的鎢酸水溶膠在110°C下烘乾獲得鎢酸幹凝膠；
（4）將鎢酸幹凝膠放在575-600°C下用氫氣還原處理lh，獲得外觀紫黑色的低價(jià)納米氧化鎢WO3-x；

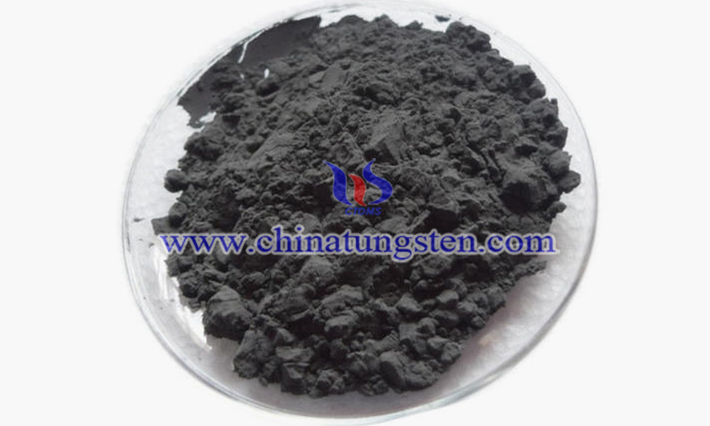

（5）將納米WO3-x和單質(zhì)硫按照摩爾比1：2-20混合，然後置於不銹鋼反應(yīng)器中，密閉加熱反應(yīng)器到500-950T自加壓反應(yīng)l-2小時(shí)後冷卻到室溫，即可獲得具有富勒烯結(jié)構(gòu)的納米二硫化鎢粉體材料。
與傳統(tǒng)生產(chǎn)技術(shù)相比，使用該方法生產(chǎn)具有富勒烯結(jié)構(gòu)的二硫化鎢的操作更為簡單，生產(chǎn)成本更低，反應(yīng)時(shí)間更短，且適合大規(guī)模生產(chǎn)。
