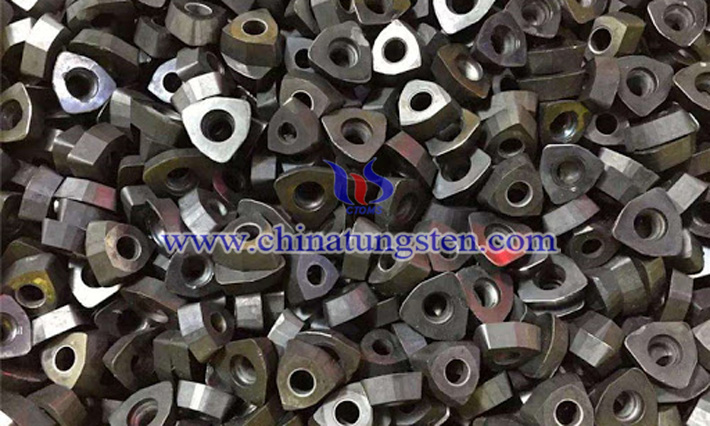

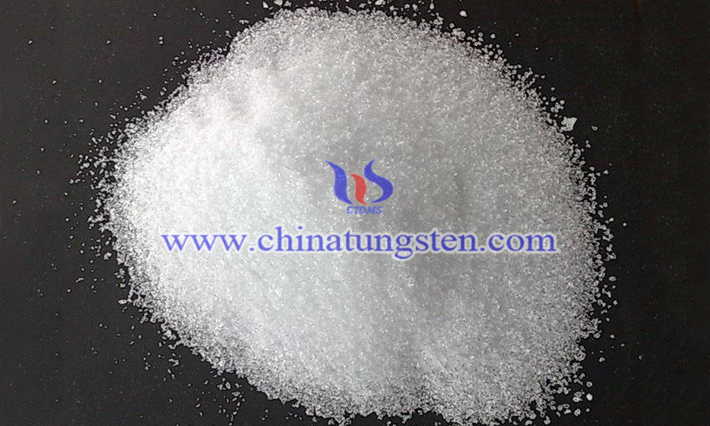

鎢是一種非常重要的戰(zhàn)略金屬，被譽(yù)為“工業(yè)牙齒”。由於鎢在全球儲(chǔ)量少、需求強(qiáng)勁，因而在許多國(guó)家被列入戰(zhàn)略儲(chǔ)備清單，其戰(zhàn)略地位十分突出。但是隨著鎢生產(chǎn)的迅猛發(fā)展，中國(guó)的鎢礦物資源儲(chǔ)量日見(jiàn)消減，所以回收鎢廢料將成為重要的鎢獲取手段。下面，我們一起來(lái)瞭解一下如何從鎢廢料中制取鎢酸鈉。
工業(yè)上常採(cǎi)用氫氧化鈉浸出法及蘇打高壓浸出法，從鎢廢料中浸出鎢獲取鹼性鎢酸鈉溶液，但是這兩種方法通常針對(duì)鎢以化合物形式存在的鎢廢料，而對(duì)於鎢以單質(zhì)形式存在的鎢棒材廢料處理效果則較差，且目前針對(duì)鎢單質(zhì)廢料的處理方法極少。
因此，本文提供的是一種溶解鎢廢料的方法，該方法溫和、危險(xiǎn)性小、成本低、易操作，用以解決鎢廢料回收提純過(guò)程中原料難以溶解的技術(shù)問(wèn)題，所述方法具體包括以下步驟：
(1)將鎢廢料磨細(xì)，備用；將鎢廢料磨細(xì)的方法為常規(guī)方法，可以採(cǎi)用球磨機(jī)進(jìn)行球磨 處理。
(2)將磨細(xì)後的鎢廢料與固體強(qiáng)氧化劑混合均勻，然後進(jìn)行焙燒，焙燒後的物料研 磨（100~200目）後用去離子水進(jìn)行浸出，浸出後得到鎢酸鈉溶液和未溶含鎢廢料;過(guò)濾後 得到鎢酸鈉溶液和未溶含鎢廢料。
該鎢酸鈉生產(chǎn)方法的注意事項(xiàng)：
1、步驟(1)中磨細(xì)後的鎢廢料的細(xì)微性為100~200目。
2、所述固體強(qiáng)氧化劑為過(guò)氧化鈉、硝酸鈉中的一種或兩種的混合物，固體強(qiáng)氧化劑過(guò)量以保證反應(yīng)完全。
3、步驟(2)中焙燒過(guò)程的溫度為500~650°C，升溫速率為2.5~10 °C/min，保溫時(shí)間為3~6小時(shí)。
4、按10~40g/L的比例在鎢酸鈉溶液中加入氫氧化鈉維持鹼度，有利於鎢酸鈉的穩(wěn)定存在。
5、所述鎢廢料為鎢粉末冶金過(guò)程中產(chǎn)生的廢料及斷裂後的鎢加熱元件，廢料中金屬鎢含量為20%~100%，其餘為雜質(zhì)（例如鐵、鋁）。
