目前製備亞微米以下的WC-Co硬質(zhì)合金，主要採用的是機(jī)械混合法，該方法主要是在超細(xì)鎢粉中按需求加入鉻粉或碳化鉻，機(jī)械混合後碳化、壓制燒結(jié)製備1WC-Co硬 質(zhì)合金。因添加的晶粒生長抑制劑分佈不均勻，會引發(fā)“WC晶?！狈钦ｉL大，進(jìn)而將嚴(yán)重影響了WC-Co硬質(zhì)合金的“雙高”性能，極大制約了超細(xì)WC-Co硬質(zhì)合金的發(fā)展?，F(xiàn)今，為了克服抑制劑分佈不均勻，引發(fā)“WC晶?！狈钦ｉL大的缺點(diǎn)，研究者提供了一種製備均勻摻鉻仲鎢酸銨的方法。

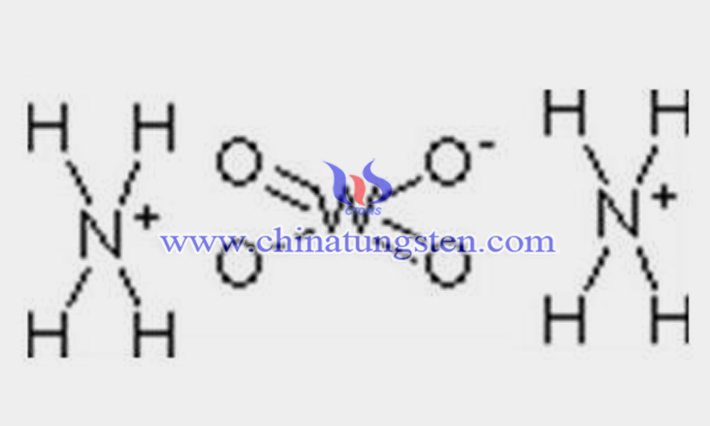

該摻鉻仲鎢酸銨的生產(chǎn)方法是利用共沉澱原理，在鹼性鎢酸銨溶液中加入可溶性三價(jià)鉻鹽，蒸發(fā)結(jié)晶製備摻鉻均勻的仲鎢酸銨，鉻以氫氧化鉻形式存在于仲鎢酸銨粉末中。其具體步驟如下：
（1）氨溶WO3；（2）加入可溶性三價(jià)鉻鹽，加熱蒸發(fā)結(jié)晶；（3）結(jié)晶鍋內(nèi)液面完全沸騰後，保持?jǐn)嚢璨蛔?，關(guān)閉蒸汽；（4）待結(jié)晶鍋內(nèi)出現(xiàn)晶核，調(diào)轉(zhuǎn)速，保持蒸汽壓力；（5）當(dāng)溶液密度到1.1g/cm3，控制攪拌速度，保持蒸汽壓力；（6）當(dāng)溶液pH=6.7-7.0停止加熱，冷卻，放料。
該摻鉻仲鎢酸銨的生產(chǎn)方法的有益效果是：可以製備鉻分佈均勻仲鎢酸銨粉末，鉻均勻分佈于每個仲鎢酸銨晶界處，實(shí)現(xiàn)了分子級混合。而製備的摻鉻仲鎢酸銨能有效的抑制液相燒結(jié)過程WC晶粒非正常長大，較大的提高硬質(zhì)合金性能。
