納米氧化鎢因具有良好的氣體敏感特性和較大的比表面積等特點(diǎn)，而成為現(xiàn)今常用的氣敏材料。但由於單一組分的氧化鎢存在靈敏度低、回應(yīng)速度慢、選擇性差的缺陷，因此必須對(duì)其進(jìn)行改性，才能使之更好的發(fā)揮本身的氣敏特性。下面我們一起來(lái)瞭解一下鉬摻雜氧化鎢氣敏材料的製備方法。
一種鉬摻雜氧化鎢氣敏材料的製備方法：在氧化鎢內(nèi)摻雜鉬，經(jīng)水熱合成、真空煆燒、研磨過(guò)篩後，便可製成納米級(jí)鉬摻雜氧化鎢氣敏材料，以大幅度提高產(chǎn)品的敏感特性和檢測(cè)性能。該製備方法的具體步驟如下：
（1）對(duì)使用的化學(xué)物質(zhì)材料進(jìn)行精選，並進(jìn)行品質(zhì)純度控制：氯化鎢純度99.7%，鉬酸銨純度99.7%，無(wú)水乙醇純度 99%，去離子水純度99.9%，氧氣純度99.9%。

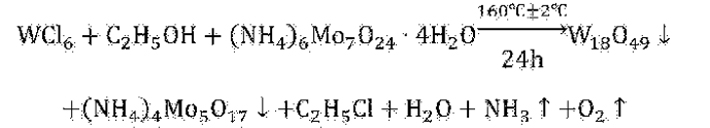

（2）鉬摻雜氧化鎢的水熱合成是在反應(yīng)釜內(nèi)進(jìn)行的，是在加熱爐內(nèi)加熱（加熱溫度160°C ± 2°C，加熱時(shí)間24h）、保溫過(guò)程中完成的。反應(yīng)方程式如下：
（3）鉬摻雜氧化鎢氣敏材料的煆燒是在真空煆燒爐內(nèi)進(jìn)行的，是在抽真空（壓強(qiáng)達(dá)6Pa）、輸氧氣（氧氣輸入速度200cm3/min，使?fàn)t內(nèi)壓強(qiáng)恒定在105pa）、加熱狀態(tài)（加熱溫度500°C ±2°C，煆燒時(shí)間120min）下完成的。反應(yīng)方程式如下：
（4）將煆燒後的鉬摻雜氧化鎢氣敏材料用瑪瑙研缽、研棒進(jìn)行研磨，然後用650目篩網(wǎng)過(guò)篩。
（5）對(duì)製備的鉬摻雜氧化鎢氣敏材料的形貌、色澤、化學(xué)物理性能、力學(xué)性能進(jìn)行檢測(cè)、分析、表徵。
使用該方法製備的鉬摻雜氧化鎢氣敏材料為淡黃色粉體，粉體顆粒直徑小於100nm，產(chǎn)物純度達(dá)99.5%，對(duì)lOppm硫化氫氣體的靈敏度為26.5。另外，該材料應(yīng)儲(chǔ)存於棕色透明的玻璃容器內(nèi)，密閉避光儲(chǔ)存，要防潮、防曬、防酸堿鹽侵蝕、儲(chǔ)存溫度20°C，相對(duì)濕度小於10%。
