與二氧化鈦相比，多孔結(jié)構(gòu)的三氧化鎢半導(dǎo)體材料能更好地應(yīng)用於汙水處理中，這主要是因?yàn)樗粌H具有出色的光催化特性，還有較低的生產(chǎn)成本、較高的化學(xué)穩(wěn)定性和良好的耐腐蝕性等優(yōu)點(diǎn)。換句話來(lái)說(shuō)，三氧化鎢是一種高效又環(huán)保的光催化劑，在汙水處理方面具有良好的應(yīng)用前景。那麼，多孔結(jié)構(gòu)三氧化鎢光催化劑應(yīng)如何製造？
一種多孔結(jié)構(gòu)的三氧化鎢光催化劑的製備方法，是利用膠體碳微球?yàn)楣?fàn)本，使其表面和周圍吸附金屬離子，然後經(jīng)高溫?zé)彑コ嘉⑶蚬?fàn)本，得到具有多孔結(jié)構(gòu)的三氧化鎢。具體工藝步驟如下：
（1）膠體碳微球的製備：將葡萄糖充分溶解于蒸餾水，於120?180°C水熱反應(yīng)6?12 h，離心，洗滌，烘乾，研磨，得棕色粉末狀碳微球產(chǎn)物；

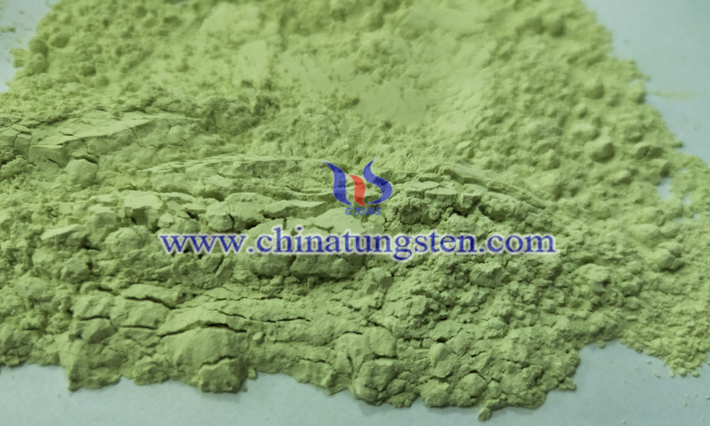

（2）將步驟（1）所得的膠體碳微球粉末超聲分散到蒸餾水中，再與鎢酸銨溶液混合，攪拌12?24 h，得混合溶液；然後將混合溶液加熱至60?80°C，攪拌蒸發(fā)至幹，研磨，最後在馬弗爐中於350?550°C下煆燒2?4 h，得到多孔結(jié)構(gòu)的三氧化鎢光催化劑。
該生產(chǎn)方法的注意事項(xiàng)：
a. 鎢酸銨溶液的濃度為0.05?0.15mol/L，鎢酸銨與葡萄糖的摩爾比為1:60?1:20；
b. 步驟(2)中，將碳微球粉末超聲分散到蒸餾水中，並與鎢酸銨溶液混合後，先進(jìn)行超聲處理，再繼續(xù)攪拌12?24 h，得混合溶液。
c. 所述超聲處理是在50?100 Hz的超聲波下處理20?60 min。
