具有與石墨烯層狀結(jié)構(gòu)相似的二硫化鎢納米片（WS2納米片），可以用來作為負(fù)極材料並應(yīng)用於鋰離子電池中，這主要是因?yàn)樗哂辛己玫膬?chǔ)鋰性能與充放電倍率性能，能顯著提高蓄電池的比容量與充電速度。那麼，二硫化鎢薄片電極材料應(yīng)用什麼方法製備的效果更好？電化學(xué)製備方法。
一種二硫化鎢薄片的電化學(xué)製備方法的具體步驟如下：

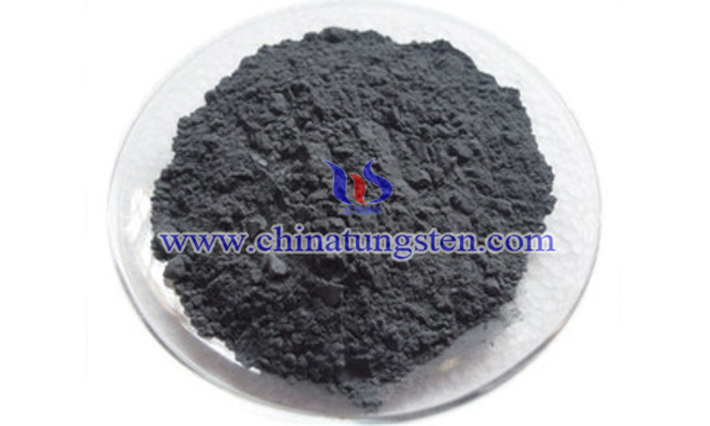

以桶狀的鈦網(wǎng)或者鉑網(wǎng)為惰性陽極，在其側(cè)面和底部外側(cè)緊密的覆蓋一層有機(jī)聚合物薄膜，將二硫化鎢粉體材料加入惰性金屬網(wǎng)之中，以硫酸鹽水溶液作為電解質(zhì)，在0.1-36V的直流電壓下電化學(xué)剝離二硫化鎢，溫度控制在0-60°C，電化學(xué)剝離完成後，將電解液進(jìn)行抽濾清洗，而濾膜上所得固體即為含有大量二維納米片的二硫化鎢，然後將所得固體分散於異丙醇或者氮氮-二甲基甲醯胺溶液之中，在500-5000轉(zhuǎn)/分的轉(zhuǎn)速下離心分離1-30分鐘，取上層離心液，而後將上層離心液再次在8000-10000轉(zhuǎn)/分的轉(zhuǎn)速下離心分離，所得固體材料即為二維的二硫化鎢。
使用電化學(xué)剝離方法製備二硫化鎢薄片的優(yōu)勢是：可以在常溫常壓的條件下高效的製備產(chǎn)物，且不需要單晶或者大塊體的二硫化鎢，以最為常見的二硫化鎢為原料就可以了，這樣在很大程度上能降低生產(chǎn)成本。此外，以電化學(xué)剝離的二硫化鎢薄片作為負(fù)極材料，可以有效提高鋰離子電池的比容量、倍率性能和充放電迴圈穩(wěn)定性。
