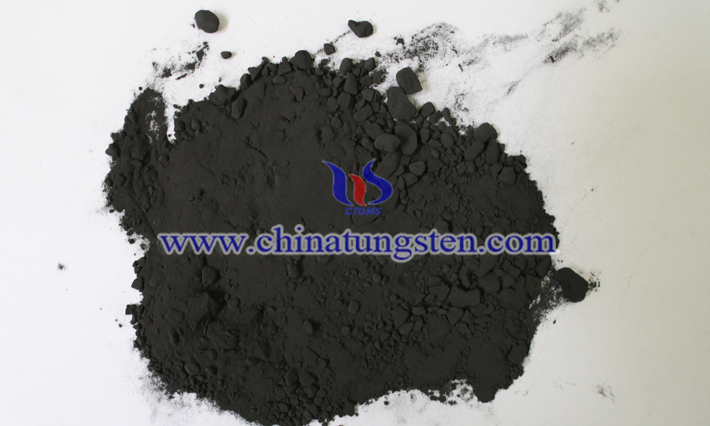

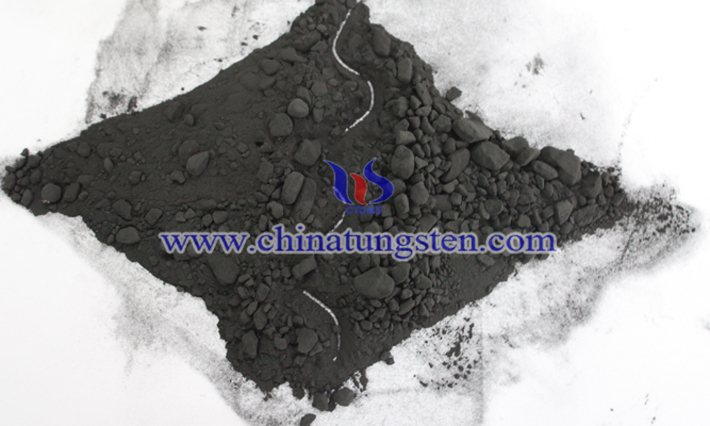

鎢粉是一種製備鎢加工材、鎢合金和鎢製品的重要原料，熔點為3400℃，沸點為5555℃，不溶于水、氫氟酸和氫氧化鉀，但微溶於硝酸、硫酸和王水，在不同環(huán)境下，其有a和B兩種形狀，即在標準溫度和常壓下，a型是穩(wěn)定的體心立方結(jié)構(gòu)，而B型鎢只有在有氧的環(huán)境下才會出現(xiàn)。根據(jù)顆粒尺寸的不同，鎢粉能分為多個等級，如亞微米級、亞納米級。接下來，本文主要介紹的是一種亞微米鎢粉的合成方法。
一種多面體亞微米鎢粉的製備方法，包括以下步驟：
（1）將可溶性鎢鹽（濃度為0.1～2.0mol/L）和表面活性劑（濃度為1.0～60.0g/L）溶于水中攪拌均勻，用酸調(diào)節(jié)pH至2～4得到A液，而將還原劑（濃度為0.4～8.0mol/L）溶于水得到B液；
（2）將A液加熱至50～90℃後，倒入B液，得到A與B混合溶液，其中A液與B液的體積比為3:1～1:3，保持溫度在50～90℃反應(yīng)1～6h，然後冷卻至10～30℃，反應(yīng)產(chǎn)物經(jīng)固液分離得到氧化鎢前驅(qū)體濾餅，經(jīng)水洗去除濾餅中的雜質(zhì)；
（3）洗滌後的濾餅在100～200℃乾燥1～24小時除去水分得到氧化鎢前驅(qū)體粉體；
（4）將氧化鎢前驅(qū)體粉體在還原氣氛下進行熱處理，即得多面體亞微米鎢粉。
相對于傳統(tǒng)的生產(chǎn)工藝來說，該生產(chǎn)方法的製備流程更簡單，反應(yīng)條件更容易控制，設(shè)備投資更少，生產(chǎn)成本更低，且製備的鎢粉產(chǎn)品粒子呈多面體形狀，粒徑分佈較窄，結(jié)晶度較高。
