為了升高暖手寶的耐使用性能，有製造商表示其應(yīng)選用品質(zhì)較高的化學(xué)電池來作為備用電源。近幾年，隨著科學(xué)技術(shù)的不斷發(fā)展，市面上的新型電池也越來越多了，如鎢基電池、鉬基電池、矽基電池等。接下來，我們主要介紹的以氧化鎢粉末為鋰電池負(fù)極材料的蓄電池。
與普通的蓄電池相比，含有氧化鎢材料的鋰電池?fù)碛懈L的續(xù)航時(shí)間，這主要是因?yàn)檠趸u具有較大的比表面積與化學(xué)擴(kuò)散係數(shù)等特點(diǎn)，進(jìn)而能顯著增加活性鋰離子的儲存數(shù)量，同時(shí)也可以增強(qiáng)鋰離子的運(yùn)動能力。由此一來，能有效避免負(fù)極表面出現(xiàn)鋰枝晶的情況。下面主要介紹的是氧化鎢的基本資訊。

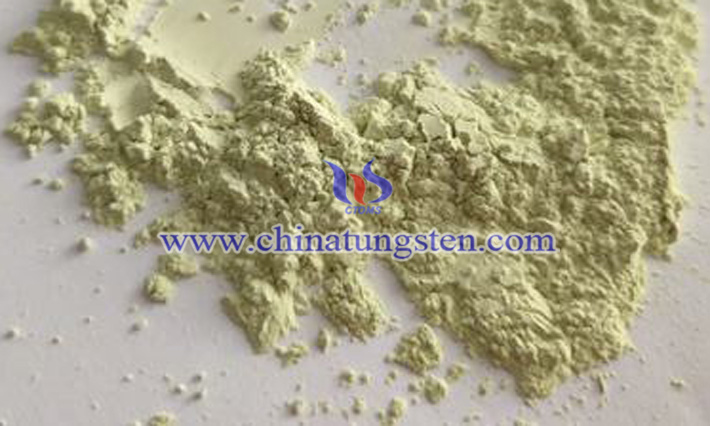

氧化鎢是一種鎢酸酐，是鎢酸鹽類產(chǎn)品，為淺黃色三斜系粉末狀晶體，在空氣中較為穩(wěn)定，熔點(diǎn)為1473℃，沸點(diǎn)高於1750℃，相對密度為7.16。當(dāng)溫度高於740℃時(shí)，其會轉(zhuǎn)變?yōu)槌壬乃姆骄到Y(jié)晶體，冷卻後又恢復(fù)原狀。
氧化鎢合成方法
1、鎢酸銨法鎢精礦經(jīng)氫氧化鈉堿解，用鹽酸中和，再與氯化銨作用，生成鎢酸銨，再加人鹽酸進(jìn)行酸解反應(yīng)，生成鎢酸，然後經(jīng)過焙燒分解、粉碎，得到三氧化鎢。
2、鎢酸鹽的鹽酸分解法。將鎢酸鈉、鎢酸鈣等鎢酸鹽的飽和水溶液加熱，按摩爾比將溶液慢慢地滴加到2～3倍過量的沸騰濃鹽酸中，滴加後在水浴上連續(xù)加熱1h，沉澱後易於過濾，靜置後用5%硝酸銨水溶液洗滌幾次，將Cl-完全除去，過濾後在120℃下乾燥，最後升溫到600℃鎢酸則完全脫水變成三氧化鎢。
3、仲鎢酸銨的熱分解法。將用重結(jié)晶法提純的仲鎢酸銨(NH4)10W12O41?11H2O裝入瓷坩堝中，加熱到約400℃以上時(shí)，氨揮發(fā)出去則得三氧化鎢。
