電觸頭是電器開關(guān)中的核心元件，它擔(dān)負(fù)著電路的接通與斷開，及負(fù)載電流的任務(wù)，被廣泛應(yīng)用於空氣開關(guān)、繼電器、交直流接觸器等低壓和高壓電器中，涉及到現(xiàn)代社會(huì)的民用、軍事、航太與航空等各個(gè)領(lǐng)域。下面，為大家介紹的是一種環(huán)保型銀鎢合金電觸頭材料的製備方法。
一種銀鎢合金電觸頭材料的製備方法，能解決現(xiàn)有銀氧化鎘電觸頭材料的鎘元素污染以及在使用中易發(fā)生過熱問題。所述製備方法包括以下步驟：
（1）將純銀錠熔煉後霧化製成純銀粉；
（2）將純銀粉與鎢粉混合在一起形成銀鎢混合粉，其中純銀粉含量為70wt%，鎢粉含量為30wt%；
（3）將銀鎢混合粉進(jìn)一步球磨粉碎，球磨時(shí)間20-28小時(shí)；
（4）將粉碎後的銀鎢混合粉採(cǎi)用冷等靜壓壓制成坯塊；
（5）將坯塊燒結(jié)成銀鎢合金錠子；
（6）將銀鎢合金錠子切割成預(yù)設(shè)的電觸頭尺寸。
該製備方法的注意事項(xiàng)：
1）步驟（1）的熔煉溫度為1150℃，精煉3分鐘；純銀粉為-150目。
2）步驟(3)中，球料比為5:1。
3）步驟(5)的燒結(jié)方式是複壓複燒；所述複壓複燒的每次壓制的壓強(qiáng)為300MPa，每次保壓時(shí)間為3分鐘；每次真空燒結(jié)的溫度為900℃，每次燒結(jié)時(shí)間3小時(shí)。

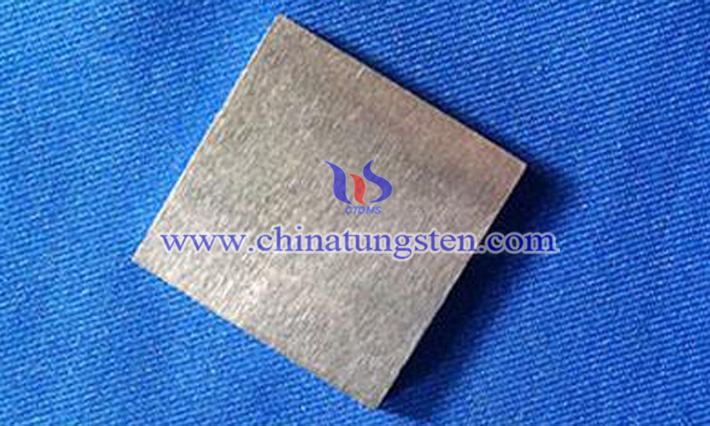

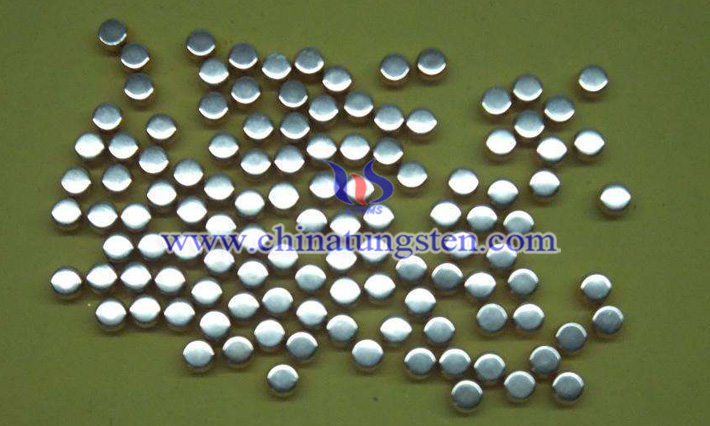

利用該方法所製備的銀鎢合金電觸頭材料能很好地作為銀氧化鎘電觸頭材料的替代品，具有無毒、熱穩(wěn)定性高、抗熔焊等綜合優(yōu)點(diǎn)，廣泛應(yīng)用於家電、照明開關(guān)、保護(hù)開關(guān)、接觸器、功率繼電器等領(lǐng)域。
