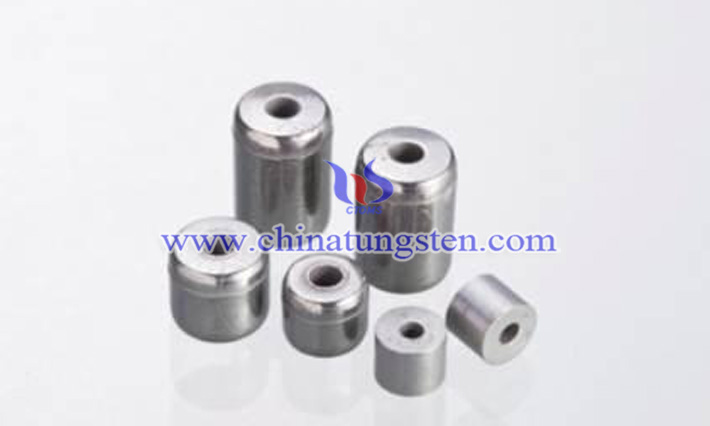

與稀土鎢電極（鈰鎢、鑭鎢、釔鎢和釷鎢電極）一樣，鋇鎢電極同樣可以簡(jiǎn)單的理解成是一種向純鎢電極中添加鹼土金屬鋇的電極產(chǎn)品，其因物理性質(zhì)與化學(xué)性質(zhì)較為優(yōu)越的原因，常用於氙氣閃光燈領(lǐng)域。
相對(duì)於純鎢電極材料（鎢含量大於99.5%）來(lái)說(shuō)，鋇鎢電極擁有更低的電子逸出功（φ=1.6 ev）、更高的電子電流密度（10A/cm2）、更好的啟動(dòng)性能，以及更佳的耐低溫性能等特點(diǎn)，因此常作為攝影燈、電子卡口燈、嫩膚除毛美容燈、太陽(yáng)能檢測(cè)儀、泵浦光源燈、電脈衝殺菌、工業(yè)計(jì)數(shù)燈、指示燈和信號(hào)燈等中的電極材料。
鋇鎢電極可以用浸漬法進(jìn)行製備，不過(guò)該方法存在操作複雜和加工困難的不足。浸漬法生產(chǎn)鋇鎢電極的過(guò)程如下：

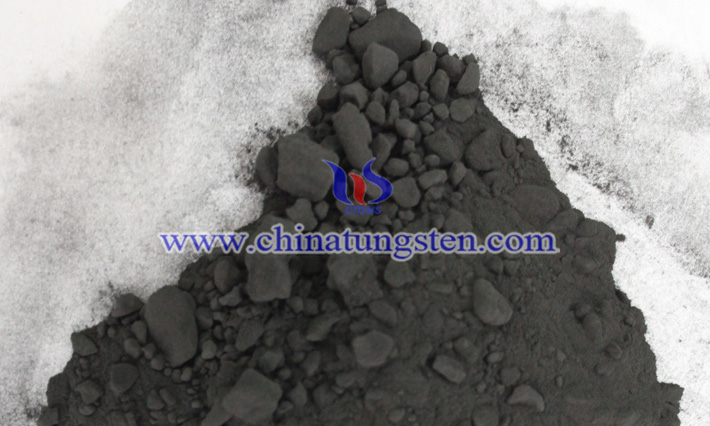

（1）鎢海綿體的製備：原料：鎢粉（250目/cm2）97g，石蠟3g，航空汽油30~40cc，甘油；製備過(guò)程：將汽油倒入石蠟中，使石蠟熔化，再倒入鎢粉中（180℃左右），迅速攪拌，直到聞不到汽油味為止，然後壓制成塊，然後將壓制好的產(chǎn)品進(jìn)行低溫?zé)Y(jié)，燒結(jié)溫度升高到600℃之前是以100~150℃/小時(shí)的速度，在600~1400℃時(shí)是以200℃/小時(shí)的速度，當(dāng)成型時(shí)溫度大約1700℃，最後進(jìn)行高溫?zé)Y(jié)（2000℃）半小時(shí)左右。
（2）發(fā)射材料：將鋁酸鋇放入100℃的烘箱中進(jìn)行烘烤，然後將其磨碎壓制成塊放入鉬舟中加入Al2O3進(jìn)行燒結(jié)，當(dāng)燒結(jié)溫度達(dá)到為了700~800℃時(shí)，保溫1小時(shí)，當(dāng)燒結(jié)溫度在1400℃時(shí)，保溫2小時(shí)，當(dāng)燒結(jié)成塊後將其磨碎得到成品。
（3）浸漬式鋇鎢電極：將鋁酸鋇放入硝化棉中攪拌調(diào)成糊狀，塗在鎢海綿體表面，將其燒至1750℃，直至產(chǎn)品表面顏色呈現(xiàn)淡綠色，然後將燒結(jié)好的電極放入石英容器中抽真空烤高頻後制得成品，最後將電極置於乾燥真空環(huán)境中存放。
