鎢鋼是由硬質(zhì)相和較軟的粘結(jié)相所組成的不均勻材料，它的硬度宜採(cǎi)用洛氏硬度（HRA）和維氏（HV）硬度來(lái)度量。那鎢鋼硬度的影響因素有哪一些？
洛氏硬度是利用金剛石圓錐（120°，錐體頂端的曲率半徑約0.2±0.002mm）作壓頭，分別採(cǎi)用60kg、100kg、150kg三種靜負(fù)荷壓入合金，根據(jù)壓入深度（最終深度減預(yù)載荷深度）在刻度錶盤(pán)上，直接表示其硬度值，分別用HRA、HRB、HRC表示。鎢鋼為脆性材料，適合用能測(cè)到0.2HRA精度的硬度計(jì)來(lái)測(cè)量。
HRA硬度測(cè)量時(shí)必須使用接近待測(cè)試樣硬度標(biāo)準(zhǔn)硬度塊，在標(biāo)準(zhǔn)硬度塊上測(cè)三點(diǎn)，標(biāo)準(zhǔn)硬度塊測(cè)量平均值與標(biāo)準(zhǔn)硬度塊所標(biāo)定的硬度值之差必須小於0.5HRA。
維氏硬度是利用金剛石四棱錐（136°）作壓頭，負(fù)荷9.807～493.7N不等，國(guó)內(nèi)一般採(cǎi)用294.2N，而國(guó)外趨向採(cǎi)用30、50N低負(fù)荷試驗(yàn)機(jī)。根據(jù)負(fù)荷和壓痕投影面積的比值來(lái)表示其硬度值，HV=1.8544P/D2，式中P為施加負(fù)荷，D為壓痕對(duì)角線長(zhǎng)度，HV單位為N/cm2。
據(jù)悉，最好的洛氏硬度計(jì)和維氏硬度計(jì)，它們的測(cè)量誤差均在1～2%。下圖為鎢鋼的HV與HRA硬度對(duì)照表。
鎢鋼硬度的影響因素

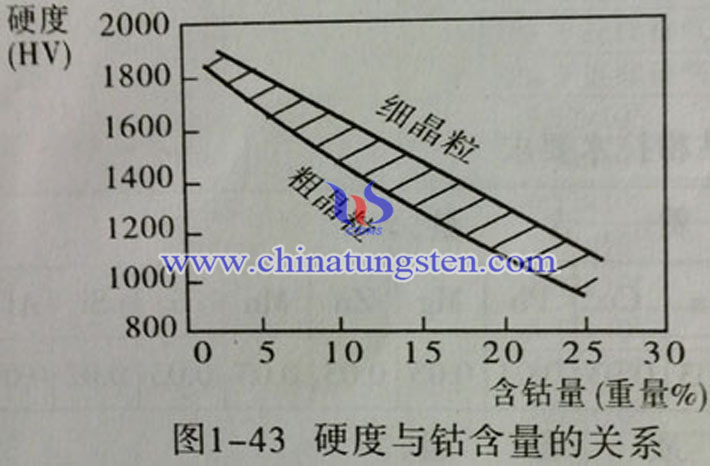

（1）隨著鈷含量的增加，鎢鋼硬度不斷減小。在晶粒度與碳含量一定時(shí)，每增加3%的鈷，鎢鋼的硬度大約會(huì)降低1HRA。
（2）隨鈷相平均自由程的增加，鎢鋼硬度會(huì)隨之而降低。
（3）不論是鈷含量多少的鎢鋼，它們的硬度都會(huì)隨著溫度升高而降低，在大約800°C時(shí)出現(xiàn)拐點(diǎn)，其後隨溫度升高硬度會(huì)下降更快。低鈷和細(xì)晶粒的合金在高溫下保有較高的硬度。

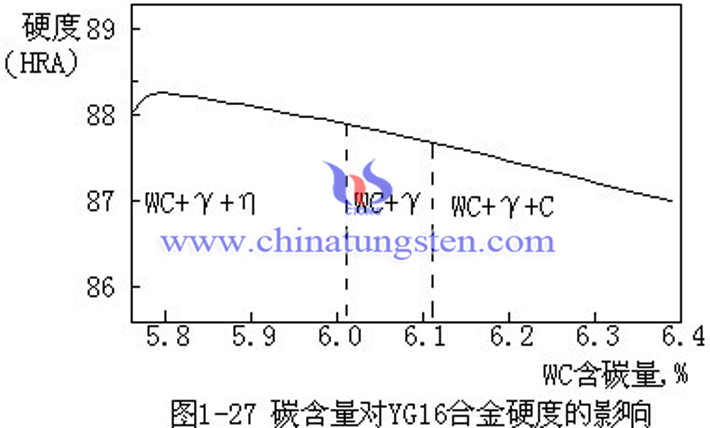

（4）碳含量不同，鎢鋼的硬度也不盡相同。缺碳時(shí)，產(chǎn)生硬脆的η相，相當(dāng)鈷相含量減小，並使WC晶粒細(xì)化，因而硬度增高；嚴(yán)重缺碳時(shí)，η相過(guò)多（η相HV=1050，WC HV=1620）硬度反而下降；過(guò)量的碳，使合金中產(chǎn)生軟相石墨夾雜，因而硬度顯著下降；在WC+γ二相區(qū)，由於碳量減少，鈷相中含W增加，鈷相固溶強(qiáng)化，WC晶粒較細(xì)，因而硬度提高。
