隔熱分散體用紫色氧化鎢粉體可以通過(guò)APT氫還原法制備得到。對(duì)該制備工藝進(jìn)行研究發(fā)現(xiàn)，紫色氧化鎢的生成條件與還原溫度、氫氣濕度、升溫速度、原料粒度、料層厚度等因素有關(guān)，紫色氧化鎢的粒度隨升溫速度的增大、還原溫度的升高以及還原時(shí)間的延長(zhǎng)而增大。

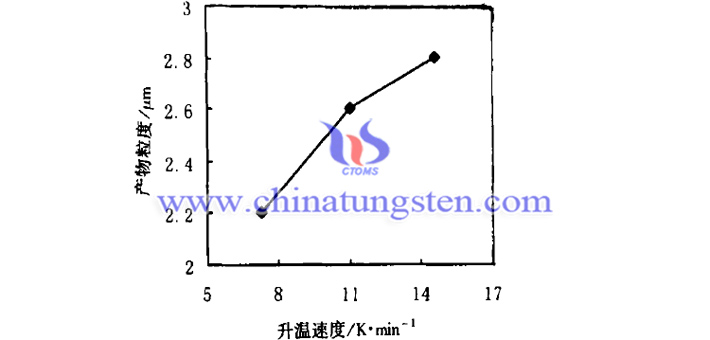

1.升溫速度對(duì)紫色氧化鎢粒度的影響。由下圖可知，升溫速度越快則產(chǎn)物粒度越大。氧化鎢還原原理的研究表明，顆粒長(zhǎng)大主要在還原為WO2之前，要獲得細(xì)顆粒粉末則升溫速度不宜過(guò)快，而在管式爐中進(jìn)行還原并定期推舟時(shí)，升溫速度決定于爐內(nèi)溫度梯度和推舟速度，故減小爐內(nèi)溫度梯度和推舟速度均有利于得到細(xì)顆粒紫色氧化鎢。

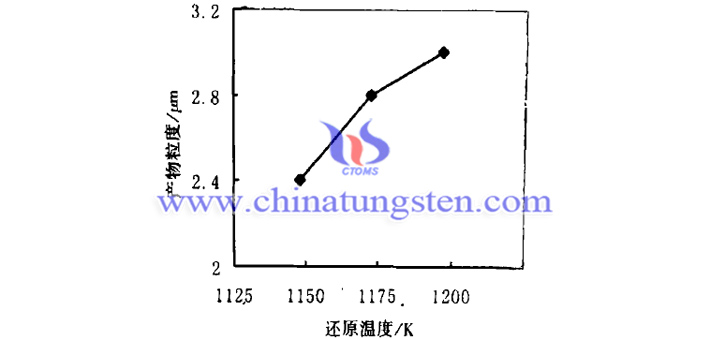

2.還原溫度對(duì)紫色氧化鎢粒度的影響。由下圖可以看出，溫度越低則產(chǎn)物的粒度越小，反之，則越大。一方面，升高溫度加快了反應(yīng)速度，相應(yīng)地增加了料層中水蒸氣分壓，有利于揮發(fā)性水合氧化鎢的生成，另一方面溫度升高本身也強(qiáng)化了水合物的揮發(fā)過(guò)程，使顆粒粒度增大。這與藍(lán)鎢氫還原過(guò)程中鎢粉粒度隨溫度升高而增大是類(lèi)似的，不同的是紫色氧化鎢氫還原過(guò)程中生成的揮發(fā)性水合氧化鎢將在較細(xì)顆粒的紫色氧化鎢上沉積，而不是在鎢粉上沉積。

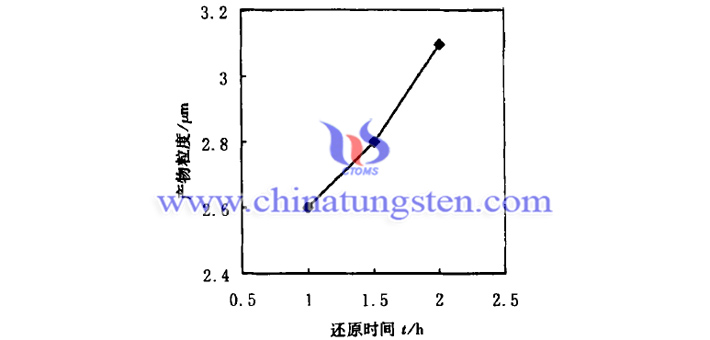

3.還原時(shí)間對(duì)紫色氧化鎢粒度的影響。從下圖可以看出，還原時(shí)間越短，則產(chǎn)物的粒度越小，反之，則越大。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/violet_tungsten_oxide.html
