光伏矽片加工環節包括長晶、截?cái)?、開方、磨倒和切片等工序，涉及長晶爐、截?cái)鄼C(jī)、開方機、磨倒一體機、切片機等設備。從單晶矽片及切片設備投資構成看，最核心是單晶爐和切片機。

1. 國內金剛線切割機企業

中國知名的金剛石線割機企業包括京運通、上機數控、精功科技、宇晶股份、高測股份、晶盛機電等。

1.1 京運通

北京京運通科技股份有限公司（京運通，601908）成立於2002年8月8日，註冊資本為24.15億元，於2011年9月8日在上海證券交易所成功上市，是一家以高端裝備製造、新材料、新能源發電和節能環保四大產業綜合發展的集團化企業，主導產品包括金剛線開方機、金剛線切片機、單晶矽生長爐、多晶矽鑄錠爐、區熔爐等光伏及半導體設備，多晶矽錠及矽片、直拉單晶矽棒及矽片、區熔單晶矽棒及矽片等光伏產品，光伏發電和風力發電等新能源發電項目及蜂窩式中低溫SCR煙氣脫硝催化劑。

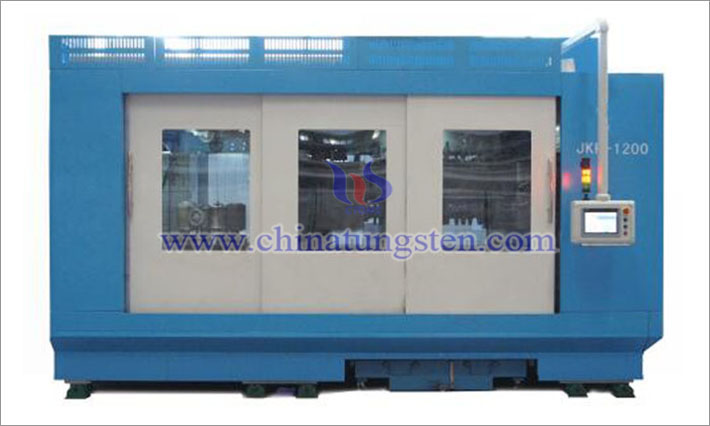

京運通G7金剛線開方機

1.1.1 G7金剛線開方機（JKF-1200開方機）

1）精細的整機設計，採用龍門架結構，結構穩定，尺寸精度保障性好，方便操作與維護；

2）切割頭上下移動採用雙支撐、雙驅動，更好的保證穩定性；

3）設備加工有效率，省時、省錢、節能；

4）切割矽錠尺寸誤差小，表面粗糙度好；

5）控制系統靈活，各項工藝參數均可以按需設置，方便用戶及時調整，降本增效；

6）冷卻水採用分散式結構，上下兩層噴淋並且支路流量可調；

7）機器硬體可靠性高，採用西門子SIMOTION系列可程式設計控制器、伺服驅動系統、匯流排通訊系統進行控制，提供便利操作平臺，運算速度快、資料傳輸可靠；

8）採用氣動伺服控制方式控制鋼線張力，線運行穩定、斷線率低；

9）設有斷線報警、跳槽報警以及線弓報警功能，保證人機安全，提高設備運行的可靠性；10）先進的收放線設計，斷線率低、振幅穩定；

11）先進的主軸設計精度準確、線槽間距調整方便靈活、換槽簡便；

12）可移動式水箱，配備液位報警和自動補水功能，方便、安全、可靠；

13）作業系統與人機界面友好、圖示清晰、操作簡易、安全可靠並具備即時記錄與資料存儲功能。

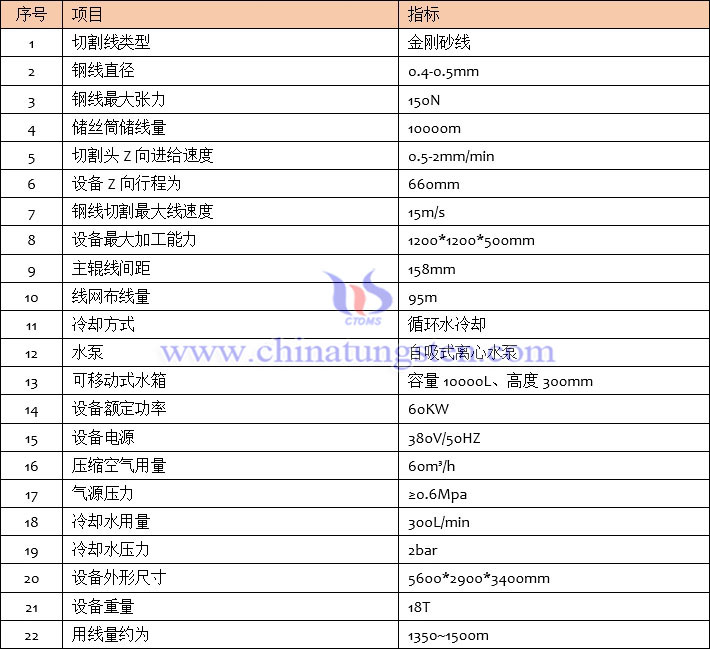

京運通G7金剛線開方機技術參數

1.1.2 JQP-700金剛線切片機

外形尺寸4500x2200x3200mm，總重15t，額定功率210kW，電源380V/50Hz，壓縮空氣用量1000L/min，氣源壓力0.6MPa，冷卻水用量300L/min，冷卻水壓力2bar。

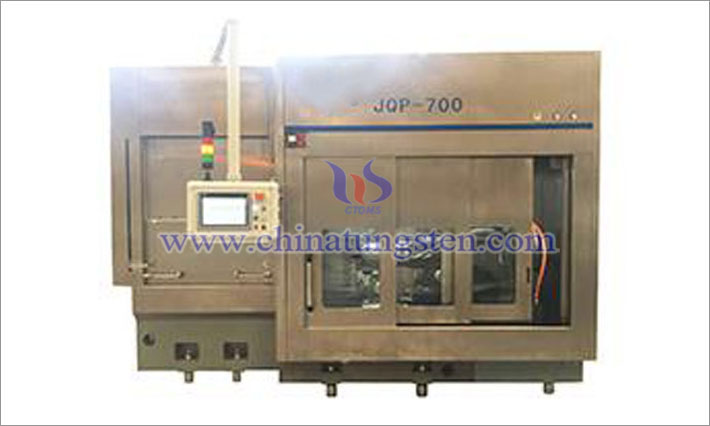

京運通JQP-700金剛線切片機

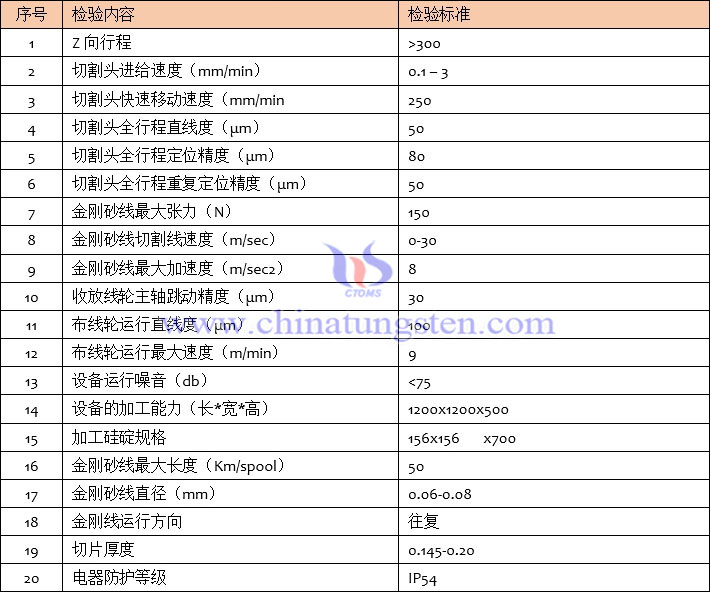

京運通JQP-700金剛線切片機技術參數

京運通將繼續圍繞光伏產業鏈開展業務，強化主營業務競爭優勢，重視新材料業務的擴產，並進一步發揮高端裝備製造業務的研發優勢，在半導體相關領域?qū)で笮碌臉I(yè)務方向。高端裝備製造業務方面，公司將繼續提升產品研發能力，保持競爭優勢，一方面做好光伏設備產品的優化升級，一方面做好半導體領域相關生產設備的技術研發和儲備。新材料業務方面，2022 年，公司樂山一期12GW矽片產能將全面達產。未來，京運通將繼續推進樂山二期和烏海二期的籌建工作，把握市場機會，做大做強矽片業務。新能源發電業務方面，公司將進一步做好自持的電站運營維護工作，保持健康穩定的現金流來源，並探索光伏電站總承包、滾動投建和出售、代運營維護等新的業務方向。節能環保業務方面，公司將繼續開拓市場，進一步優化管理模式，努力提升該業務的收入規模和盈利水準。

1.2 上機數控

無錫上機數控股份有限公司（上機數控，603185）創立於2002年，是中國領先的高硬脆材料專用加工設備供應商，是中國最早的金剛線切片機生產企業之一。2018年12月，公司成功在上海證券交易所掛牌上市。公司產品為高硬脆材料專用加工設備和通用數控外圓磨床系列產品。高硬脆材料專用加工設備分為太陽能光伏系列精密裝備、藍寶石材料專用加工裝備系列和半導體材料專用加工裝備系列。

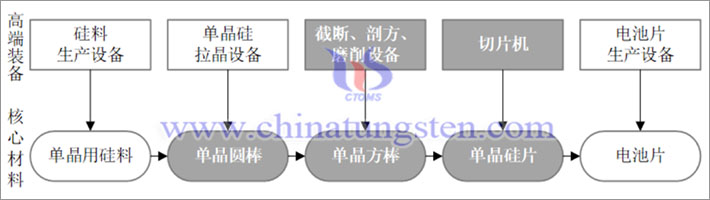

光伏產業鏈（圖源：上機數控）

在設備製造領域，上機數控具備從矽棒/矽錠到矽片加工所需全套設備的生產能力，能夠?yàn)橄掠挝a(chǎn)企業生產線搭建提供充足的選擇空間。以單晶矽片生產過程為例，公司產品對應的加工環節包括了截?cái)?、開方、磨面、倒角、拋光、切片等，可以為客戶提供整套解決方案。

在矽片生產領域，上機數控持續投入研發，聽取客戶意見，保證產品品質的穩定性並持續優化產品各項技術指標。同時，公司的單晶矽生產環節全面使用了公司自身研發的高硬脆加工設備，降低了生產成本，也發揮了公司在單晶矽機加工環節的獨特優勢。

1.2.1 WSK900數控金剛線切片機

主要用於新能源行業，單晶矽棒、多晶矽棒的切片、石英材料等行業脆性材料切割，是新能源的主要配套設備。其可以切割158×158到230×230範圍內所有晶片。當晶片規格在158×158到188×188之內時，其採用雙導輪切割模式，佈線簡單；當晶片規格在188×188到230×230時，其採用三導輪切割模式，以避免了由中心距過大引起的“線弓”和張力波動。設備佈局合理，機械強度高而起熱穩定性好；採用西門子Simotion運動控制技術的一體化PC機，15"觸控屏，配有原創的雙層佈線專用線匝管理系統；配有收放線室、切割室安全門鎖，保障人員安全，同時配有左右檢修門，方便維護保養。

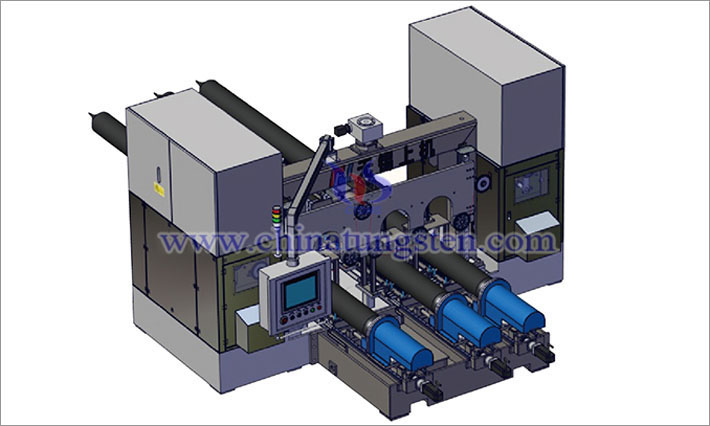

上機數控WSK900數控金剛線切片機示意圖

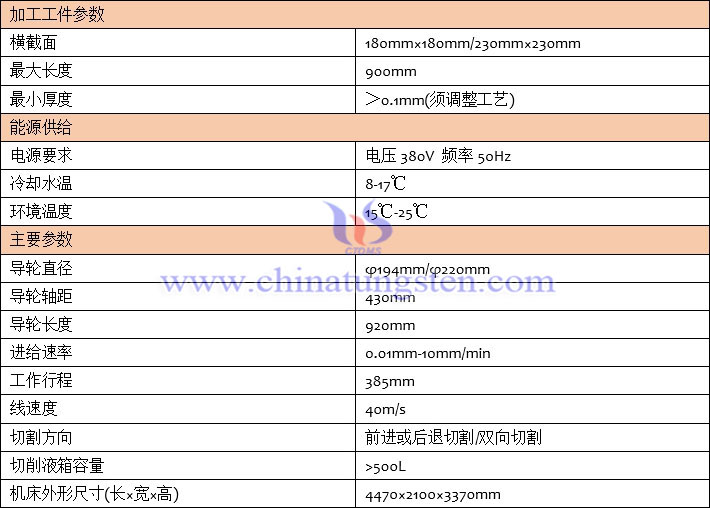

上機數控WSK900數控金剛線切片機規格參數

1.2.2 WSK056數控單晶矽金剛線高速截?cái)鄼C(jī)

主要用於太陽能行業矽材料的切割；採用CNC控制技術的一體化PC機，人機界面採用了觸控式螢?zāi)?；設備佈局合理，機械強度高而且熱穩定性好，收、放線室採用全封閉不銹鋼設計，外表美觀；優化張力控制系統，利用高張力切割，保證切割的品質及效率；設計模組化，耗線少、耗材少、更高效；收放線機構設計成可分離式，即卷線線盤在需要換線時可直接在收放線機構上拆下，換上新的卷線線盤，拆換方便，省時省力，對金剛線不造成任何損傷；切割方法採用切割頭架垂直升降，雙導軌單絲桿移動進給控制，控制精度高；工作臺採用三工位滾輪托軌支撐工件，每根工件對應有一個吸盤式電動拉伸機構，每刀切完後，吸盤吸附待截?cái)鄦尉О舳嗣胬炀О糁燎懈钗恢?。晶棒在滾輪上移動，阻力小，數控定位精準，且省去了人工定位的麻煩；機床三工位設計，可同時加工工件：φ230x4500s甚至更長工件3根。每刀切割時間一般約為12分鐘，具體視矽塊的品質而定。

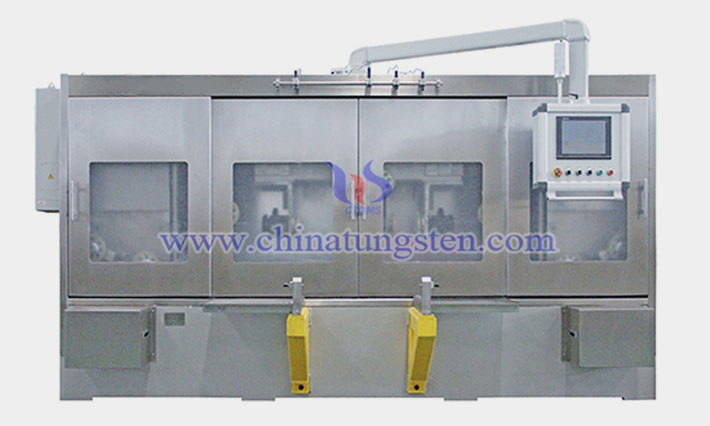

上機數控WSK056數控單晶矽金剛線高速截?cái)鄼C(jī)

1.2.3 WSK050數控多晶矽金剛線高速截?cái)鄼C(jī)

適用於太陽能行業，對切方後的多晶矽長方體矽塊進行單線切割加工，效率高、精度好；採用CNC控制技術的一體化PC機，人機界面操作簡單方便；過線輪通用性強與多種設備上的過線輪通用；收放線機構設計成可分離式，繞線匝在需要換線時可直接在收放線機構上拆下，換上新的繞線匝，不需要在機床上繞線和抽線，更換方便，省時省力，對金剛線不造成任何損傷；設計紅外線對線裝置，紅外線扇形投射，使其一段對齊切割線網及切割輪線槽中心，另一端投射於工作臺切割槽中間位置，方便多晶矽上料對線；工作臺採用移動式雙工作臺作業，即一個工作臺在切割室內作業使用，另一個工作臺在切割室外裝卸工件，當切割室內作業完成，把工作臺移出裝卸工作，而另一個已裝好工件的工作臺隨即移入切割室進行作業。這樣兩個工作臺交叉使用可節省大量的輔助時間，可大幅度提高生產效率；機床多工位設計，一個工作臺上有8個工位。即可同時加工長工件；157x157x420為6個工位；及同時加工短工件；157x157x150為2個工位；每刀切割時間一般約為12分鐘，具體視矽塊而定。

上機數控WSK050數控多晶矽金剛線高速截?cái)鄼C(jī)

1.2.4 WSK053C數控雙工作臺單晶矽金剛線剖方機

主要用於太陽能行業矽材料的切割；採用CNC控制技術的一體化PC機，人機界面採用了觸控式螢?zāi)?；設備佈局合理，機械強度高而且熱穩定性好，整體外觀採用全封閉不銹鋼設計，外表美觀、廢料出料清洗方便；優化張力控制系統，利用高張力切割，保證切割的品質及效率；設計模組化、耗線少、耗材少、更高效；切割方法採用工作水準移動，雙導軌單絲桿移動進給，控制精度高。切割頭採用固定形式，金剛線無需進給補償，張力更穩定；機床廢料下料處三面可打開，清洗，日常維護簡單方便；每刀切割時間一般均為10~20分鐘，具體視矽塊的品質和長度而定。

上機數控WSK053C數控雙工作臺單晶矽金剛線剖方機

1.2.5 WSK060數控金剛線藍寶石切片機

1.2.6 WSK026數控金剛線藍寶石開方機

1.2.7 WSK031A數控藍寶石多工位單線開方機

1.2.8 WSK061數控金剛線半導體切割機

1.3 精功科技

1.3.1 JXQ系列金剛線切片機

1.3.2 JXP系列多晶矽剖錠機

1.3.3 JJL系列太陽能多晶矽鑄錠爐

1.4 宇晶股份

1.4.1 YJ-XQL921B多線切割機

1.4.2 XQB816A多線切割機

1.4.3 YJ-XQW916A多線切割機

1.4.4 YJ-XQB821A多線切割機

1.5 高測股份

1.5.1 GC700X金剛線晶矽切片機

1.5.2 GC-SADW6670藍寶石切片機

1.6 晶盛機電

1.7 連城數控

1.8 日進機床

1.8.1 NWSS-360B型數控金剛線多晶截?cái)鄼C(jī)

1.8.2 NWSS-210單晶金剛線截?cái)鄼C(jī)

1.8.3 NWSS-125G數控多線（金剛、砂漿線兩用）多晶切方機

1.9 德隆數控

2. 國外金剛石線切割機企業

2.1 德國Labsun公司

2.1.1 FAST/SPS放電等離子燒結爐 DSP 515型

2.2德國Diamond WireTec GmbH & Co.KG

2.2.1 DWS250E高速金剛石環線切割機

2.2.2 DWS175金剛石線切割機

2.2.3 DWS100金剛剛石線切割機

2.2.4 Diamond WireTec的金剛石切割線
